PLCのラダー図の基本構造を初心者の方にもわかりやすく説明していきます。
ラダー図とは

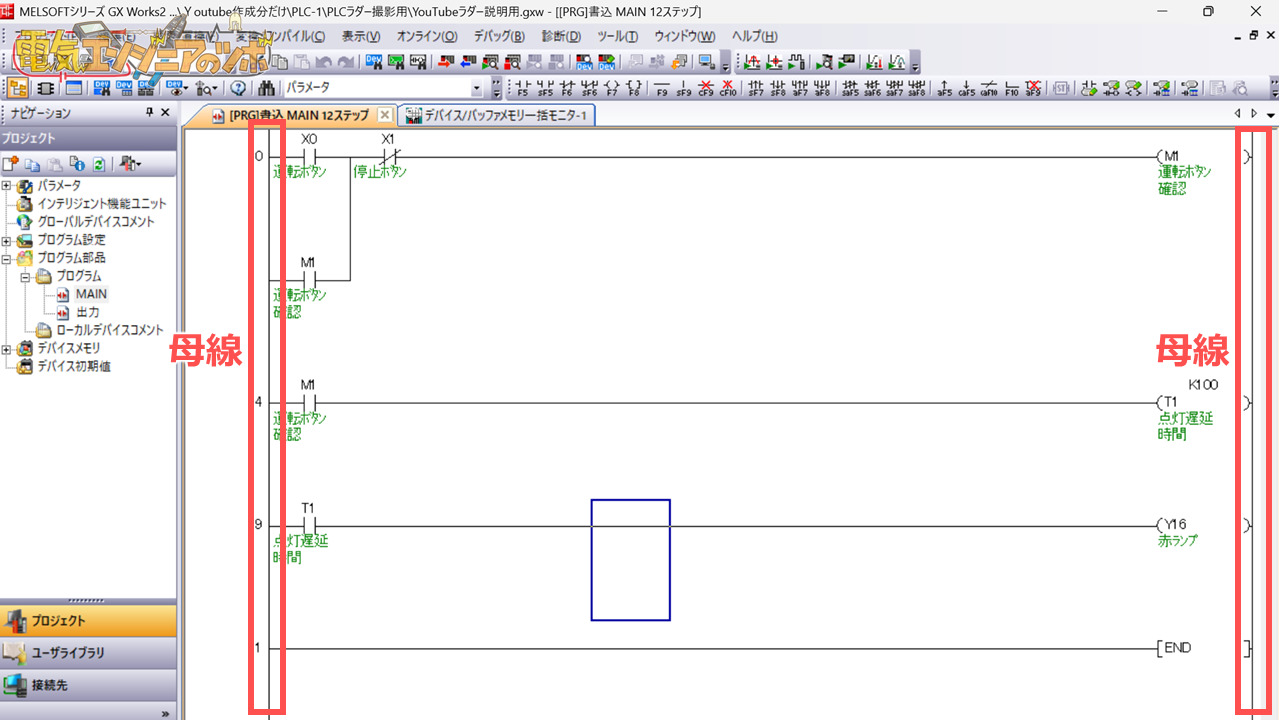

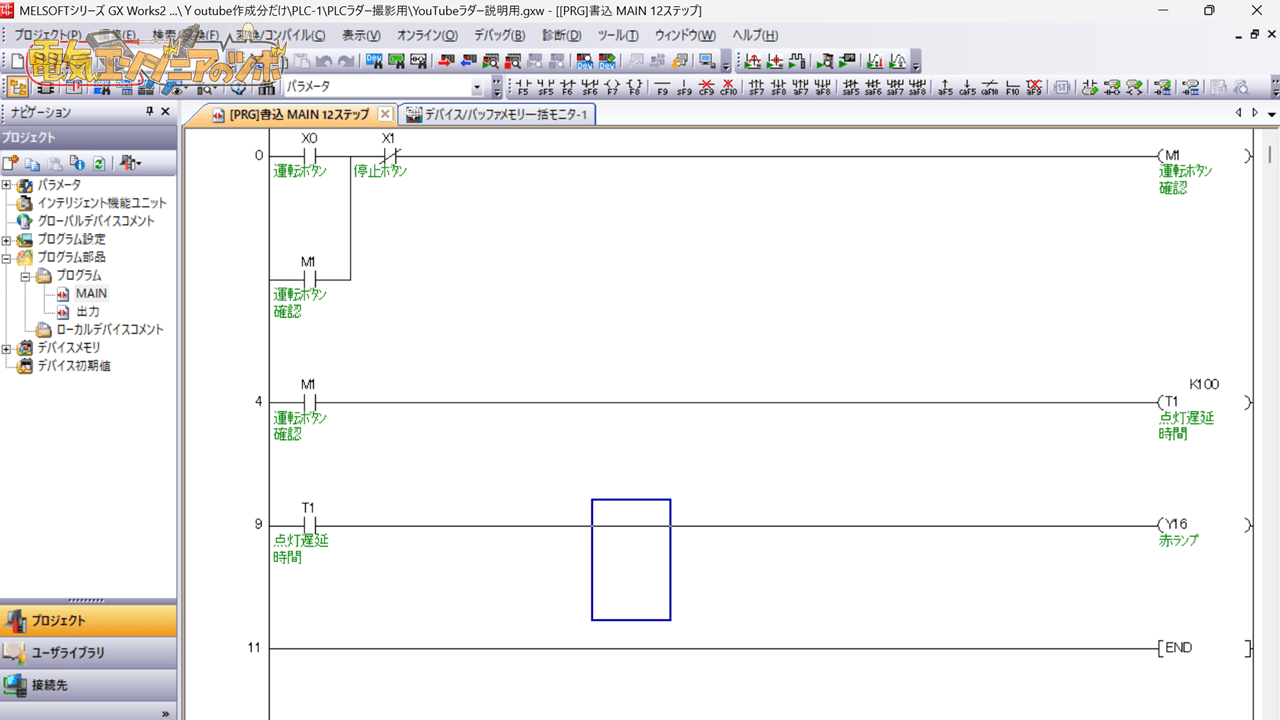

上図は三菱PLC用のプログラミングソフトGX Works2の画面になります。
ラダー図は、PLCのプログラムを表す図面のようなものです。
ラダー図には左と右に2本の母線（電源線）があり、その間に条件を書き込んでいきます。
“はしご（ladder）”のように見えることから、ラダー図と呼ばれています。
そんなラダー図ですが、もともとは電気回路図（シーケンサ図）をもとに考えられたものです。
参考
画面は三菱電機PLCのプログラミングソフトGX Works2になりますが、他メーカーも同じような画面です。
入力と出力の関係

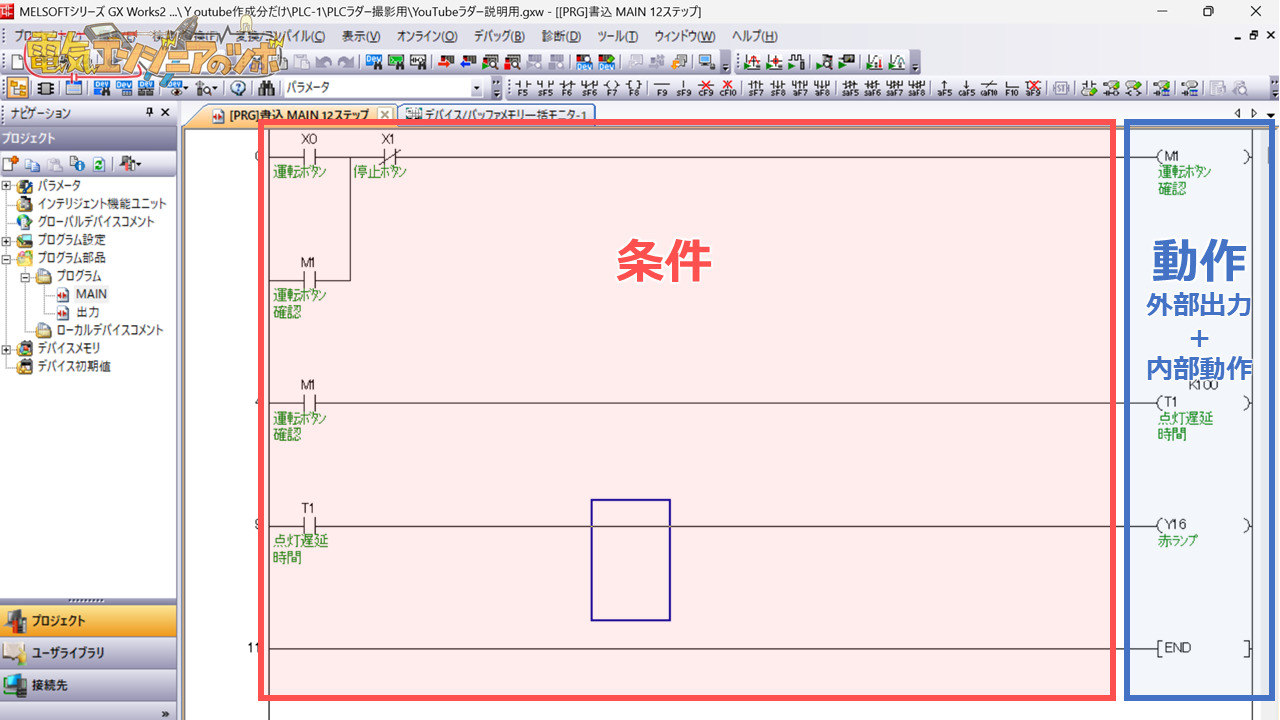

ラダー図は、左側に“入力条件”、右側に“動作”を書きます。
押しボタンやセンサーなどの入力がそろうと、右側に書いた動作が実行されます。
動作には、ランプの点灯やモーターを運転するといった外部への出力（Y）だけではなく、内部リレー（M）をONする、タイマ（T）を動かす、といった PLC内部で行われる処理 も含まれます。
入力＝X、出力＝Y、内部リレー＝M といったデバイスの名称や役割については、以下の記事をお読みください。
-
-
PLCのデバイスとは何？三菱PLCでよく使うデバイスを紹介！
続きを見る
ラダー図の基本構造

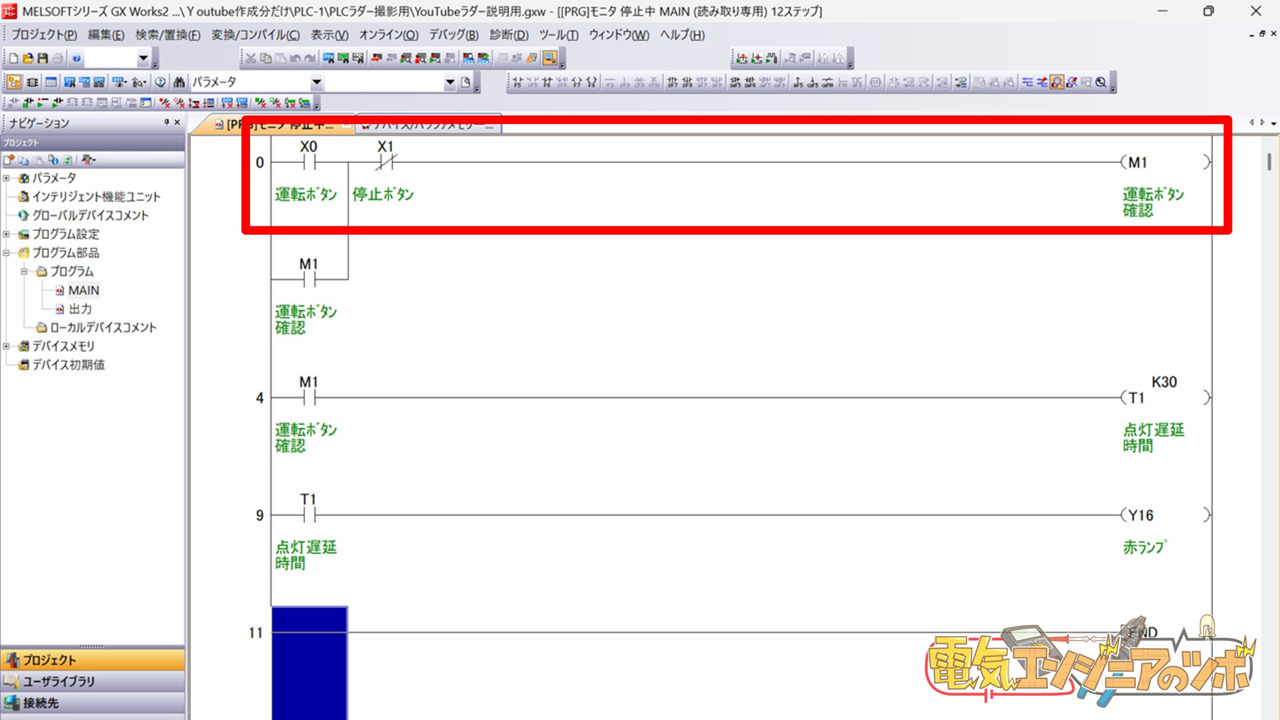

ラダー図の1段は、制御回路の1段を意味します。

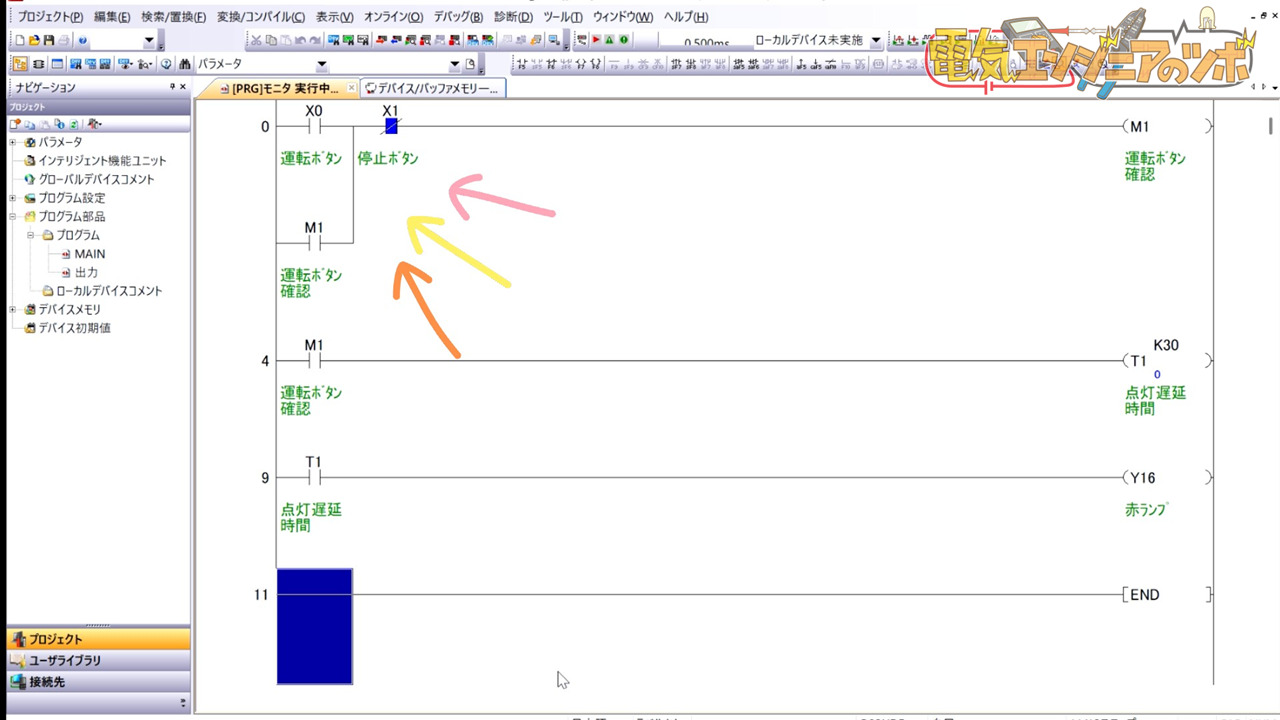

左側にある接点（—[ ]—）は条件を表し、右端にあるコイル（—( )—）はPLCが行う動作を表します。

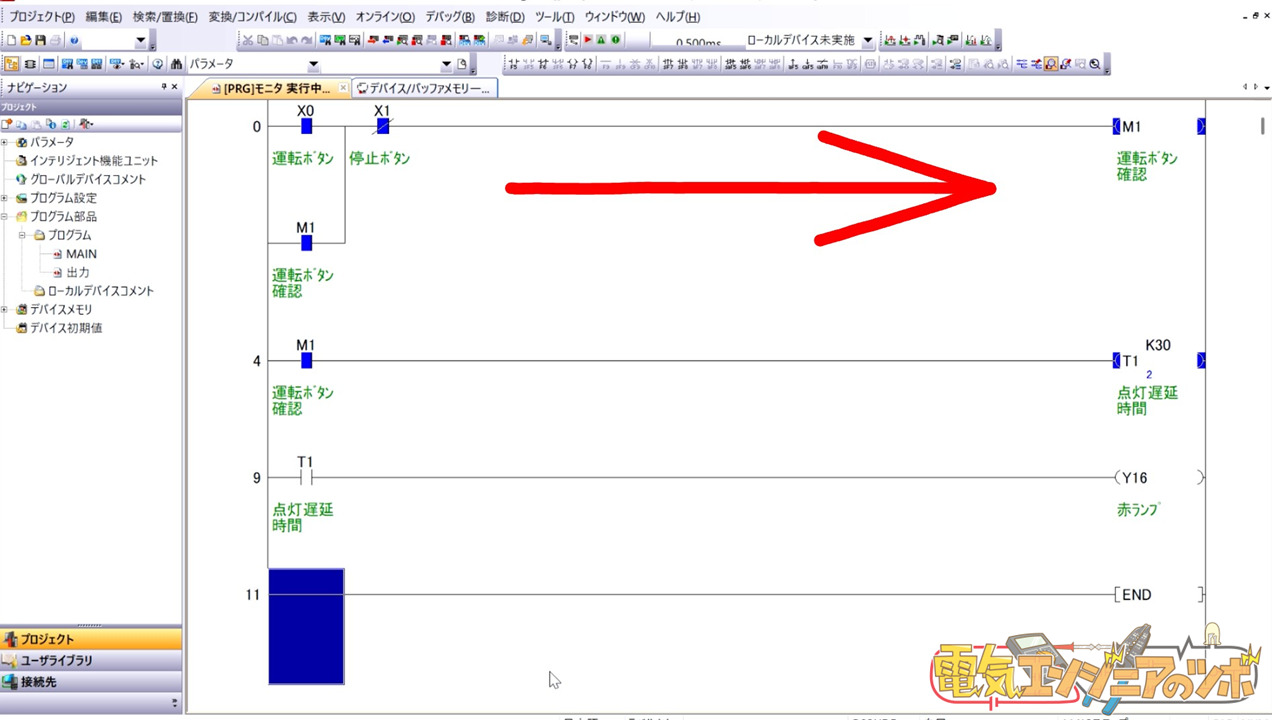

左側の条件が成立すると、今回の場合、運転ボタンX0が押されたとき
右へ信号が流れ、その動作が実行されます。
シンプルなオンオフ回路で流れを確認
今回は初回ということで、押している間だけ点灯するシンプルな回路を確認してみます。

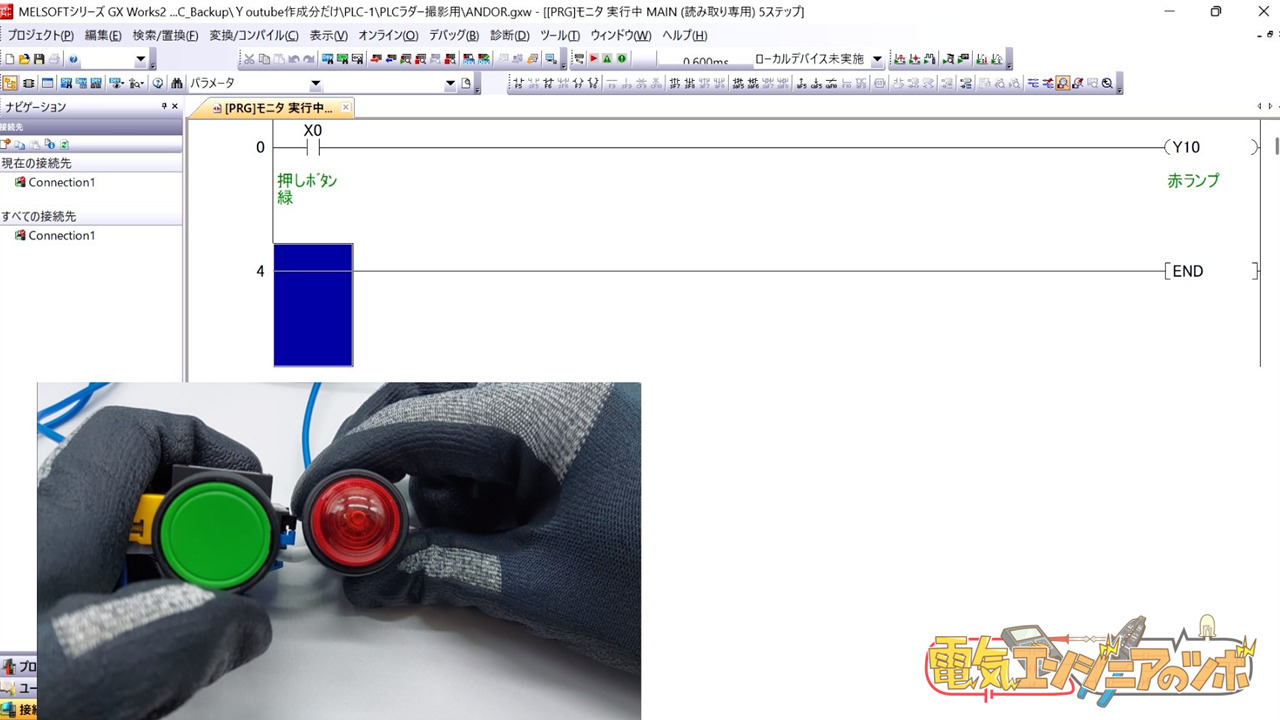

下図のラダーは緑色の押しボタン（X0）を押すと、赤色のランプ（Y10）が点灯するという回路です。
緑色の押しボタンX0を押してみます。

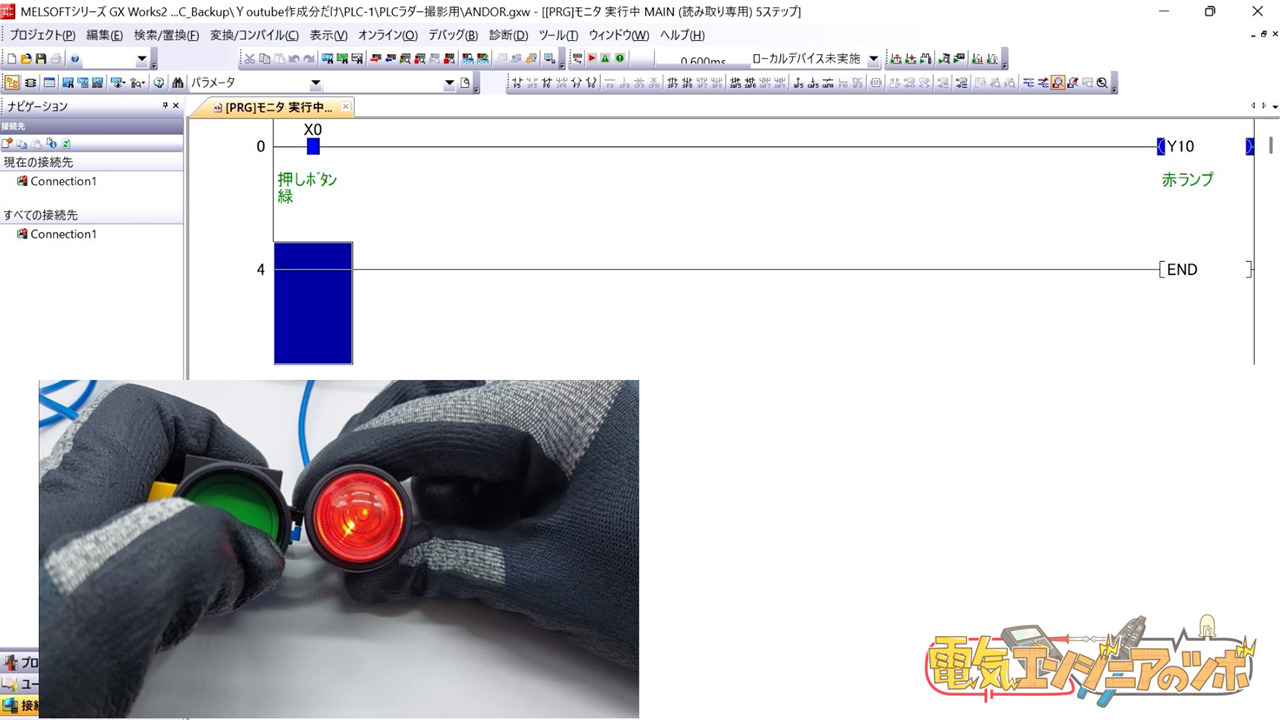

押すと、赤色ランプ（Y10）が点灯します。
上記回路は、緑押しボタン（X0）を押すと点灯する、入力条件が1つだけのシンプルな動作です。
しかし実際のプログラムでは、さまざまな入力条件を組み合わせて制御します。
そのときの考え方として、接点を直列に並べるAND条件、並列に並べる OR条件があります。
AND条件
AND条件は、すべて成立したときに動作します。

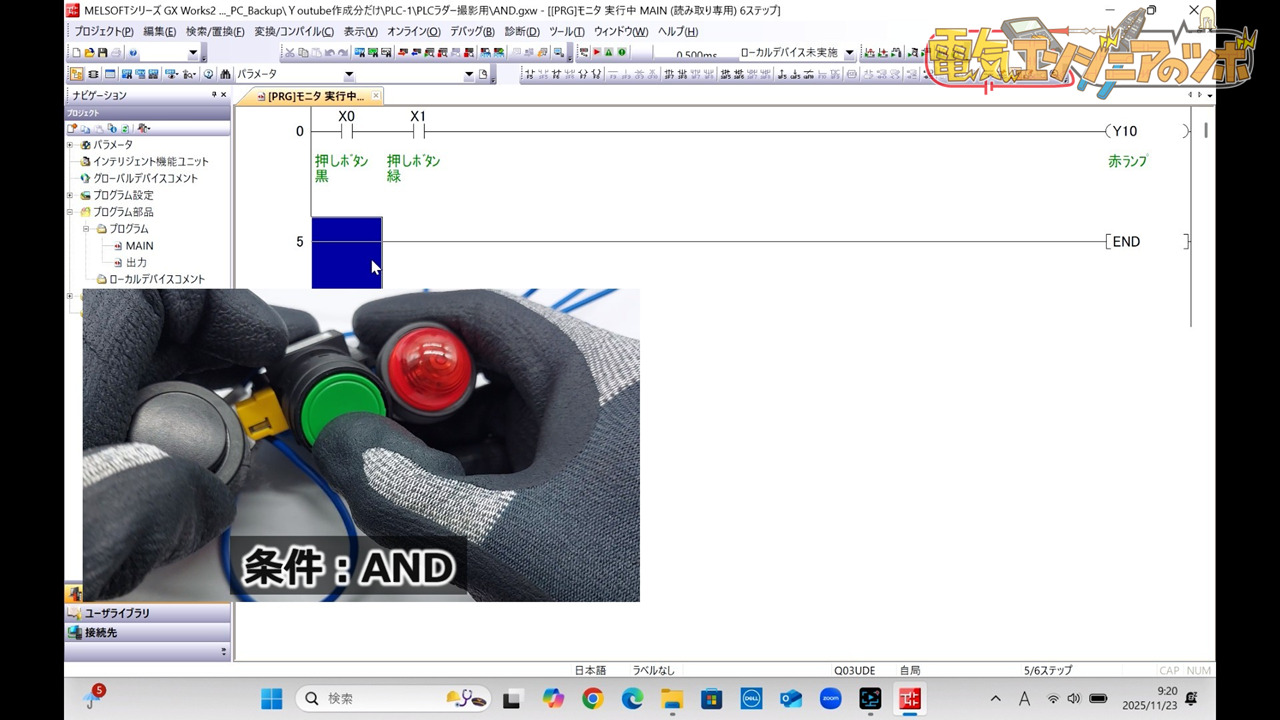

上図のラダー場合、黒色の押しボタンX0と緑色の押しボタンX1の両方が押されたときに点灯します。

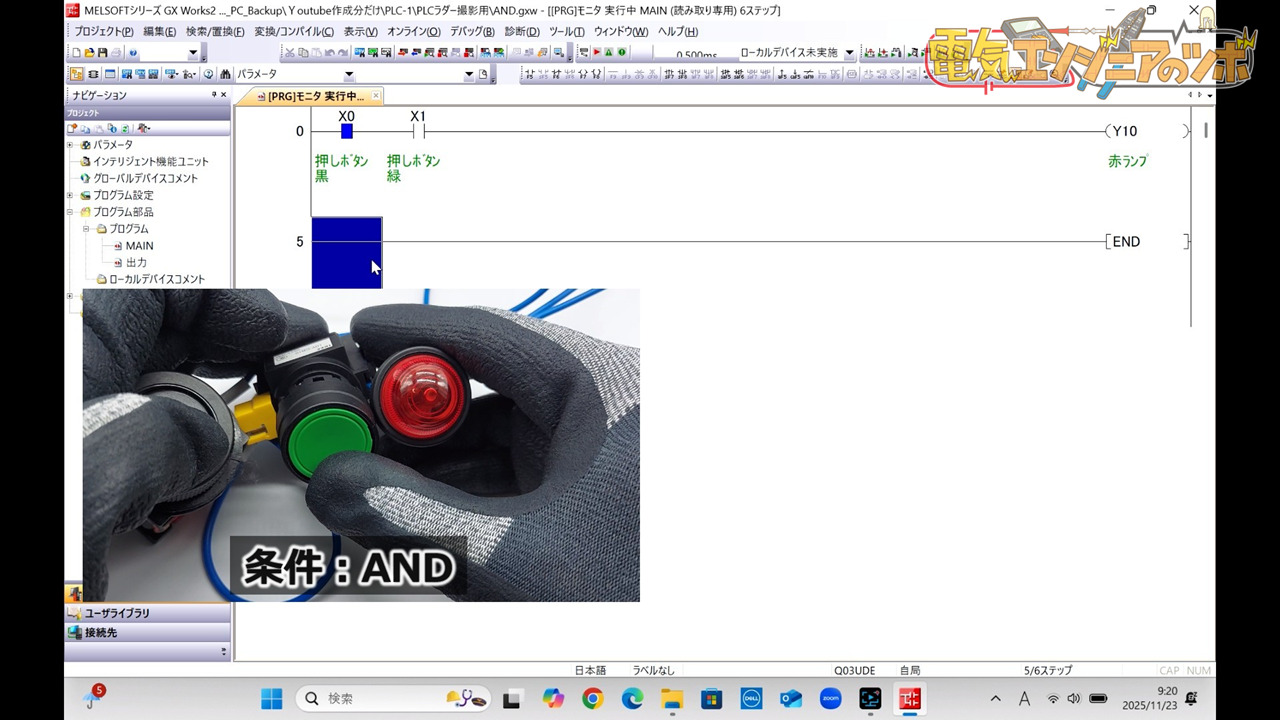

まずは。黒色の押しボタンを押してみます。
片方の押しボタンを押しても条件が成立しないため、点灯しません。

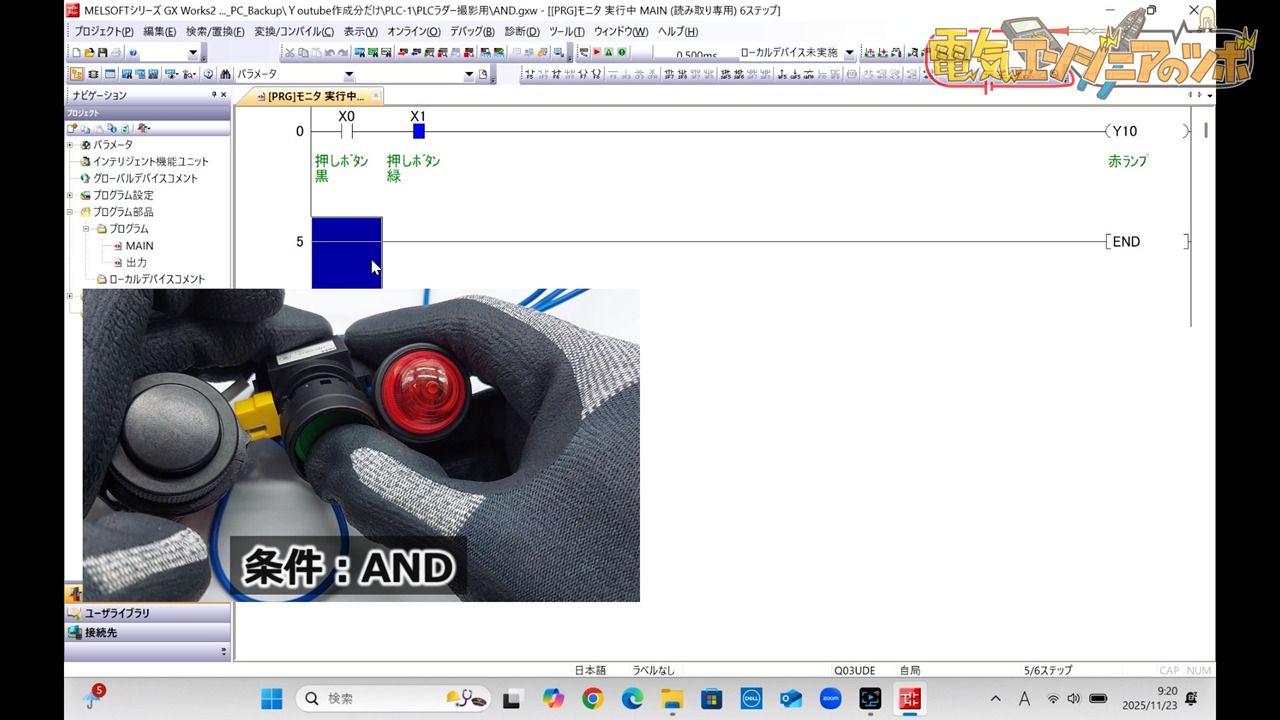

緑色の押しボタンも同様です。

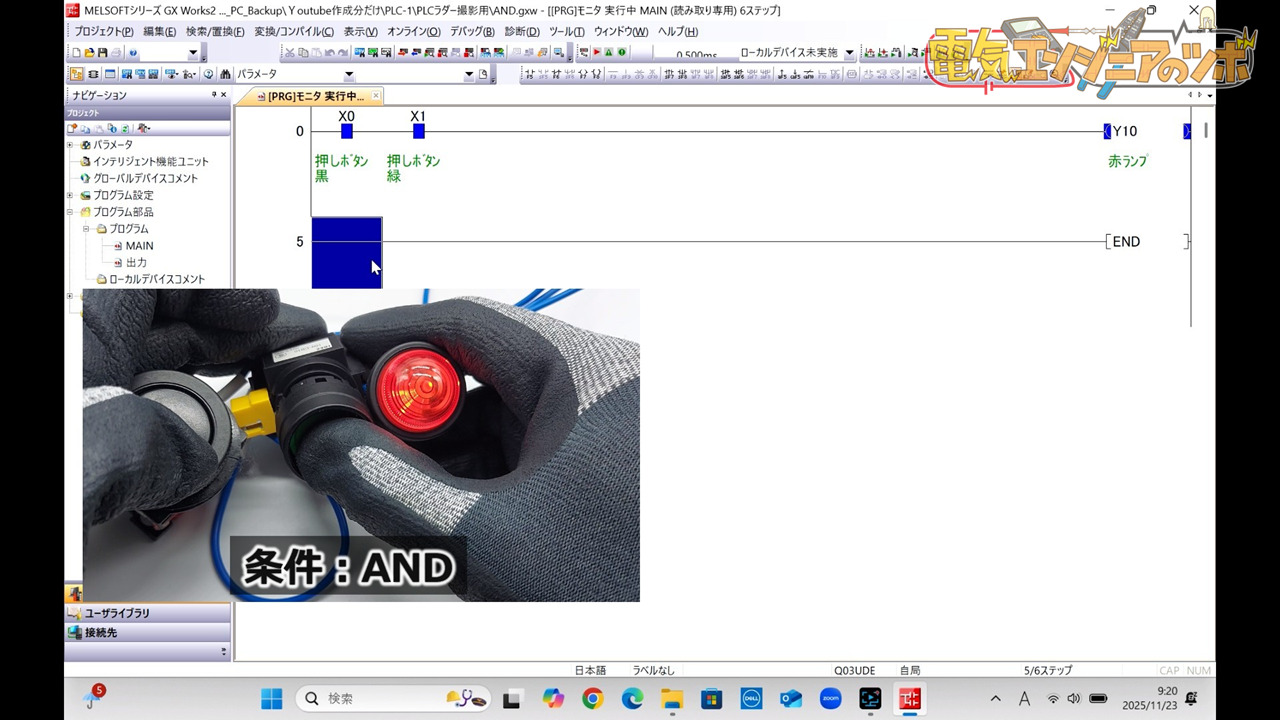

では、2つの押しボタンを押します。
条件が成立したことで赤色のランプ（Y10）が点灯しました。

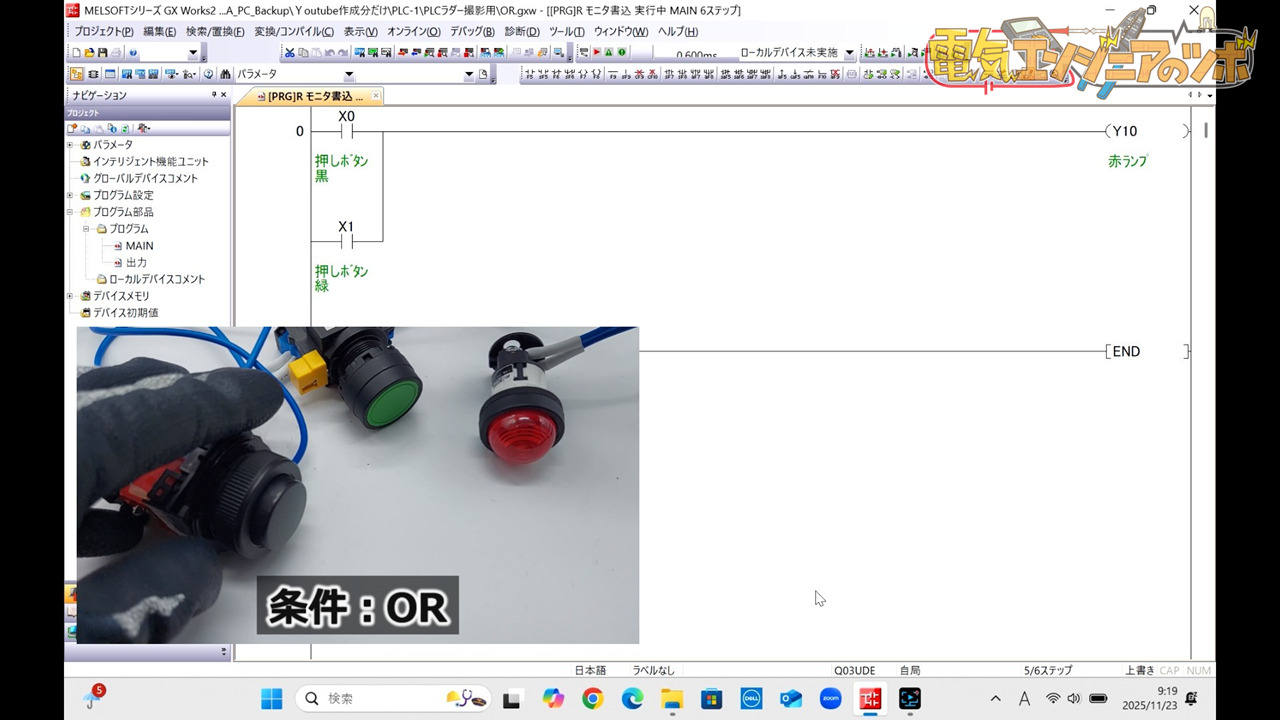

OR条件
OR条件はどちらの押しボタンが押されれば、赤色のランプが点灯です。

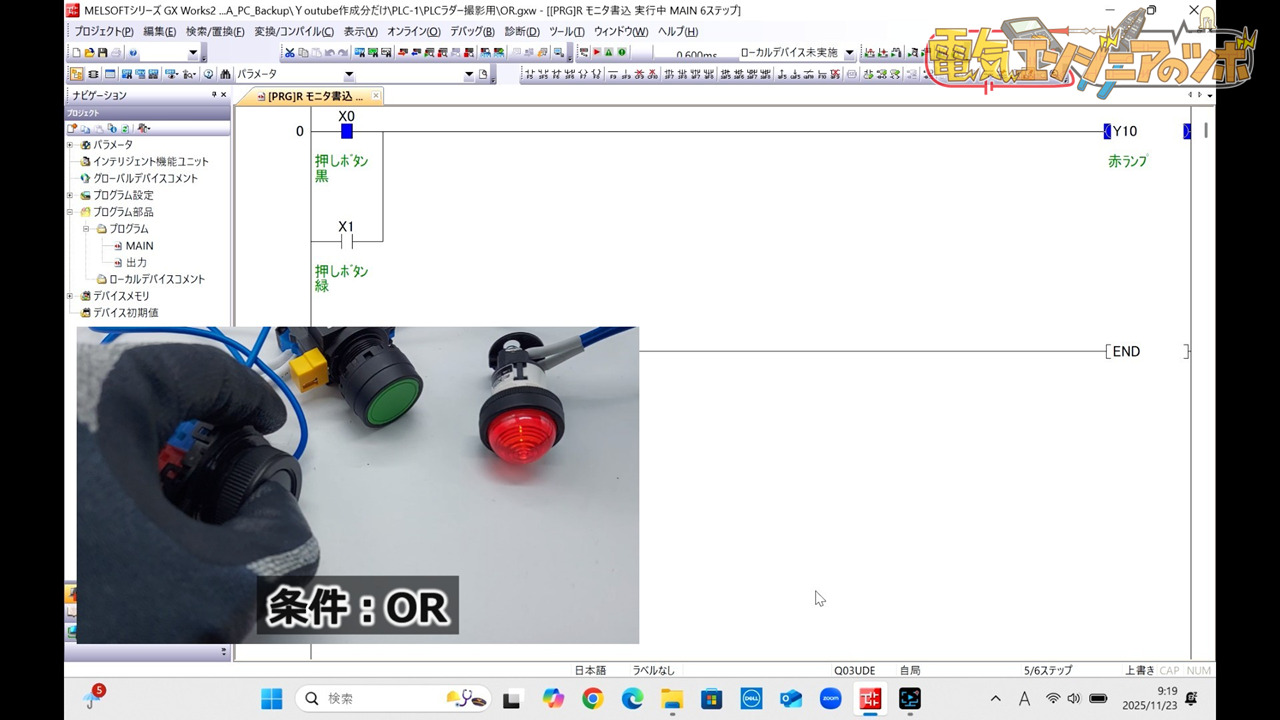

まずは黒色の押しボタンから
条件が成立するため、赤色のランプは点灯します。

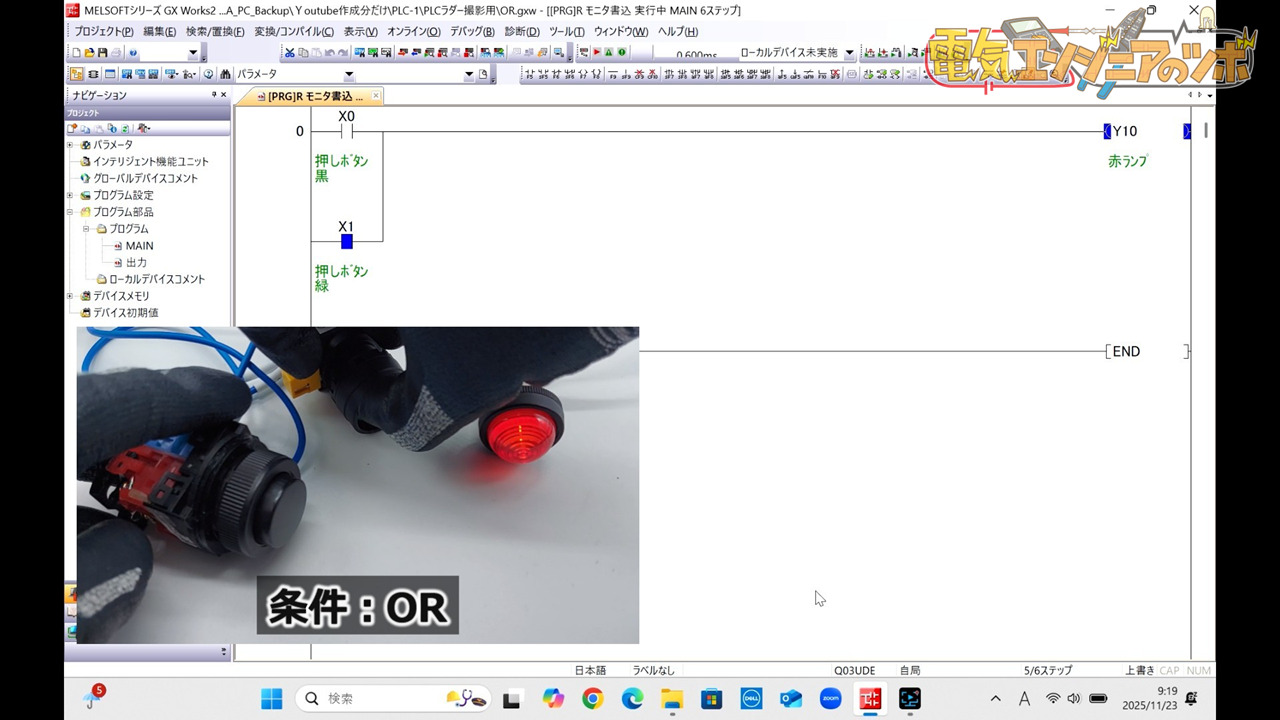

では、黒色の押しボタンを離して、緑色の押しボタンを押してみます。
こちらも条件が成立したため、赤色のランプが点灯しました。
ラダーの読み取りの順番について

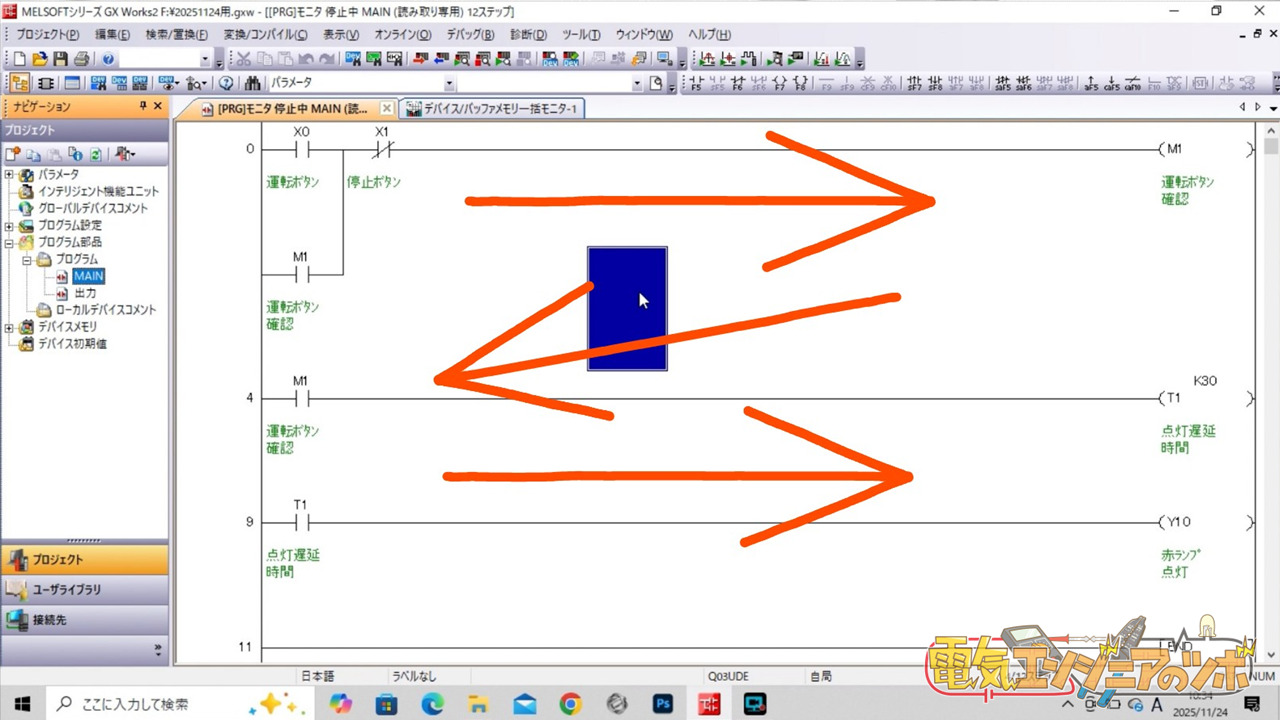

PLCはラダーを上から下、左から右へ順に読み取っています。
これを“スキャン”と呼び、1秒間に何十回も繰り返されています。

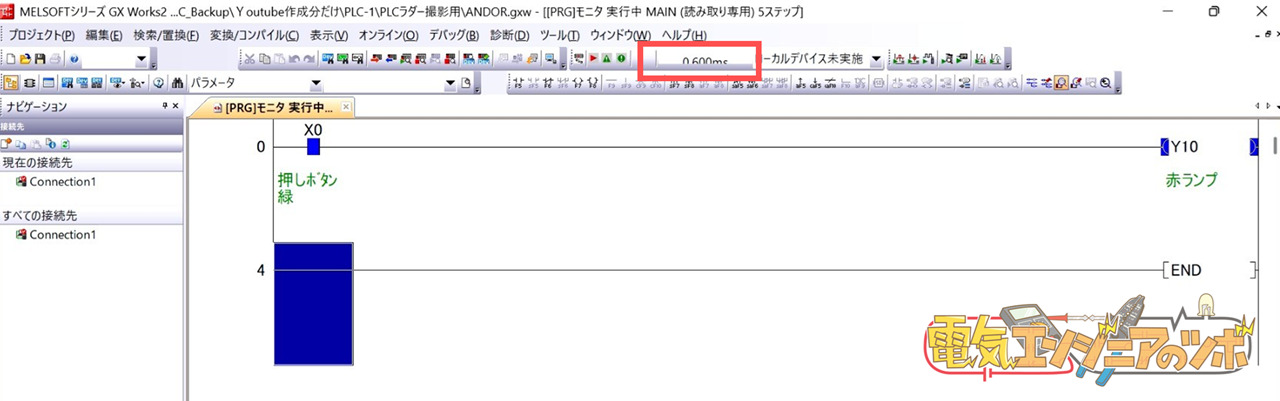

プログラミングソフトのモニタリング機能を使うと、信号が光って状態変化がわかりますし、スキャンタイム（上図赤枠 0.600ms）も確認することができます。
上図のように接点や出力が青色になります。
まとめ：ラダー図の基本構造
今回は、ラダー図の基本構造を学びました。
まずは「入力 → PLC内部 → 動作（出力）」という流れが理解できればOKです。
